二、隔離網(wǎng)的各項國家標準及規(guī)定

    鋼材為碳素結(jié)構(gòu)鋼Q235，其技術(shù)條件應符合《碳素結(jié)構(gòu)鋼》(GB/T700—2006)標準的規(guī)定；金屬網(wǎng)所有鋼絲應采用碳素鋼絲，并符合《一般用途低碳鋼絲標準》(YB/T5294-2006)的規(guī)定；連接件可采用冷軋或熱軋鋼板，其技術(shù)條件應符合《碳素結(jié)構(gòu)鋼》(GB/T700—2006)標準的規(guī)定、《止動墊圈技術(shù)條件》（GB/T98-1988）的規(guī)定；隔離網(wǎng)需要滿足《隔離柵技術(shù)條件》JT/T374-1998 的規(guī)定。

三、隔離網(wǎng)防腐蝕技術(shù)說明：

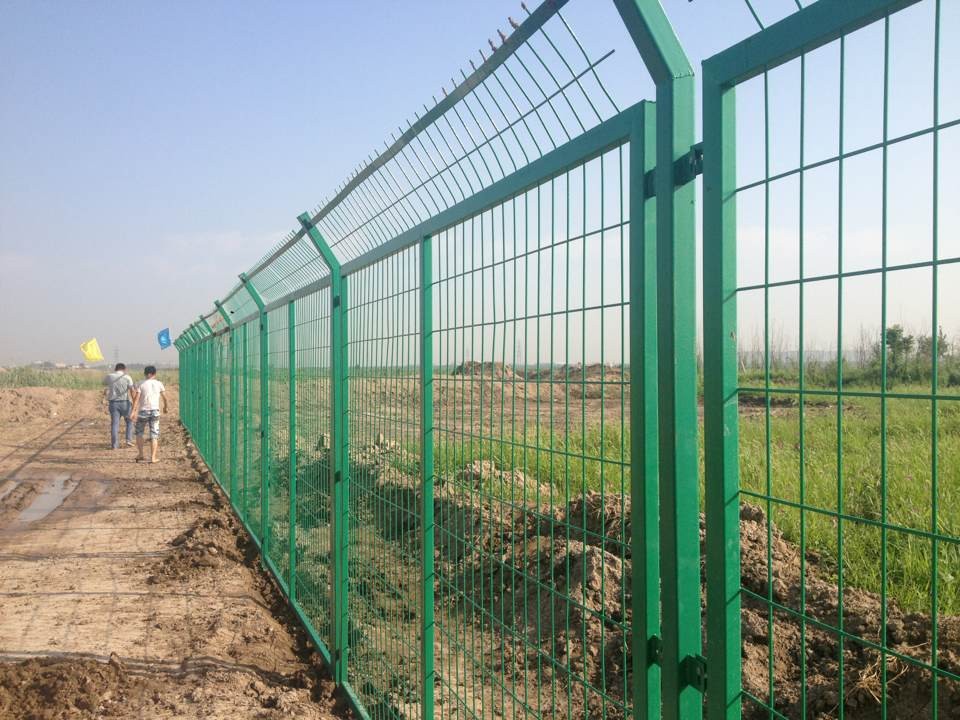

  立柱、網(wǎng)片應高防銹PVC鍍塑處理。顏色為草綠色。

  1、高防銹PVC鍍塑處理流程及原理： 前處理（噴砂、除油、除銹、磷化、發(fā)藍或浸塑處理）→上掛具→預熱（150℃~260℃，5~15min）→浸塑→烘烤塑化（160~280℃，1~3min）→冷卻（風冷或水冷）→下掛具→檢驗→包裝→出貨。

  液體鍍塑工藝中絕大部分采用熱塑性鍍塑液，熱塑性塑料涂膜具有預熱軟化，冷卻后又能固化成膜的特性，主要物理性熔融塑化成膜過程，加工和生產(chǎn)比較簡單。目前最典型常用的是聚***乙烯（PVC）浸塑液，是嚴格按照配比以聚***乙烯（PVC）摻混10多種高級助劑和添加劑的合成原料，經(jīng)過精工混合，進行反應精致而成。

    2、所有金屬構(gòu)件需要經(jīng)過鹽霧試驗、耐候性實驗：

    鹽霧試驗：在滿足JT/T 374-1998和GB/T18226-2000標準要求的前題下，表面涂層鹽霧試驗執(zhí)行ISO9227標準：在經(jīng)過7天（含7天）即168小時的鹽霧試驗后，除劃痕部位任何一側(cè)0.5mm內(nèi)，涂層應無起泡，剝離，生銹等現(xiàn)象。

    耐候性實驗：在滿足JT/T 374-1998和GB/T18226-2000標準要求的前題下，表面涂層耐候性試驗執(zhí)行GB/T11189.1標準：將試樣在47±1℃、相對濕度96±2%的調(diào)溫濕度箱中放置8h之后，除劃痕部位任何一側(cè)0.5mm內(nèi)，涂層應無起泡，剝落，生銹等現(xiàn)象。
