鐵路線路防護柵欄（以下簡稱柵欄）是重要的鐵路行車設備，是鐵路行車安全的重要屏障，由中鐵第一勘察設計院有限公司設計的圖號（2012）8001圖紙部分內容如下：

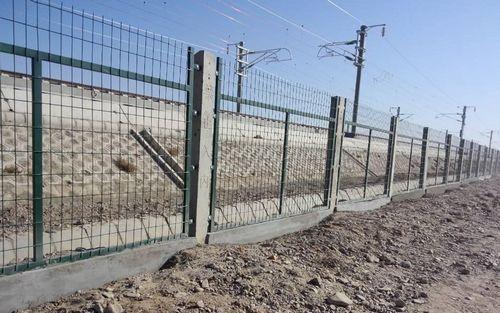

金屬網片防護柵欄技術要求

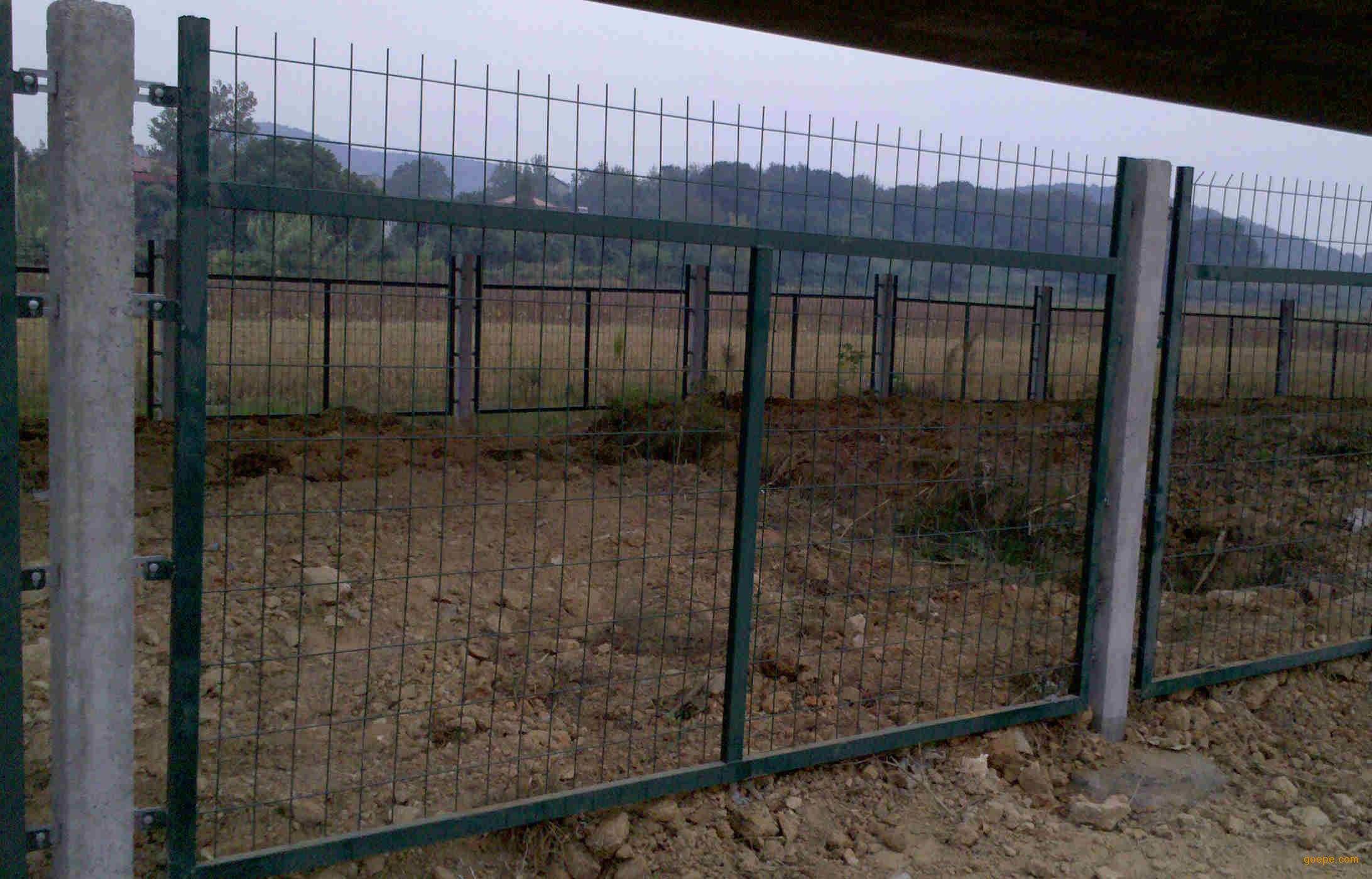

    1.立柱立柱采用C30鋼筋混凝土預制，截面尺寸為120*120mm，高度2.2m，預埋立柱時，于頂部中間位置預留42*42mm方孔，深度150mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙。方管規格40*40mm，厚度2.5每米，矩管插入端長度150mm，外露部分向外折角30°，垂直高度300mm，在立柱相應位置預留三個直徑12mm圓孔，安裝時通過螺桿固定兩側連接板。

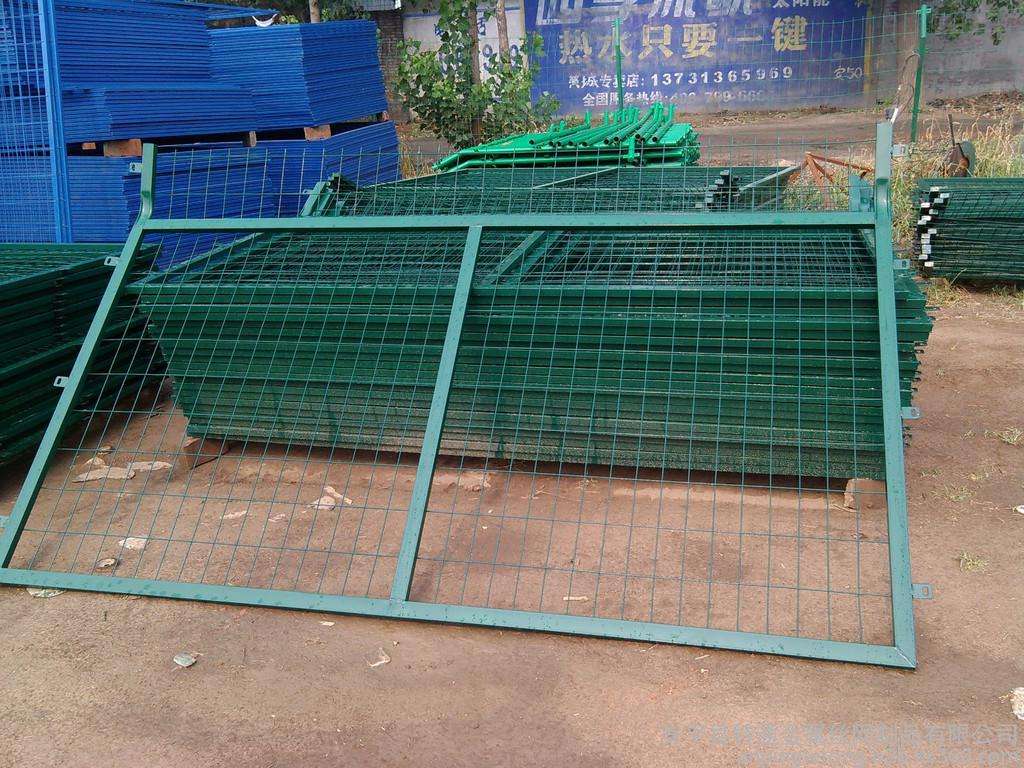

    2.金屬網片金屬網片采用Q235矩形邊框，規格30*50mm，矩管厚度2.0mm，內部網絲采用HPB300直徑6.5mm高線鋼絲冷拔加工，規格75*150mm（4mm），上部向外折角30°，垂直高度300mm。

    3.連接板與螺栓立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/㎡。

鋼筋混凝土防護柵欄技術要求

    鋼筋混凝土防護柵欄由立柱、上檻、下檻、欄片、柱帽、刺絲滾籠構建組成，現場拼裝，每單元（相鄰兩立柱中心距離）長度分為3.0m、1.59m、1.15m三種。地面縱坡小于6°地段，防護柵欄單元長度3m，6°~12°地段防護柵欄單元長度1.59m，12°~36°斜坡地段防護柵欄單元長度1.15m。各構建均采用C30鋼筋混凝土預制。

    我廠現已與中鐵多標段建立合作關系，加工生產經驗豐富，我廠另生產各種規格鐵絲網圍欄，歡迎咨詢采購。
